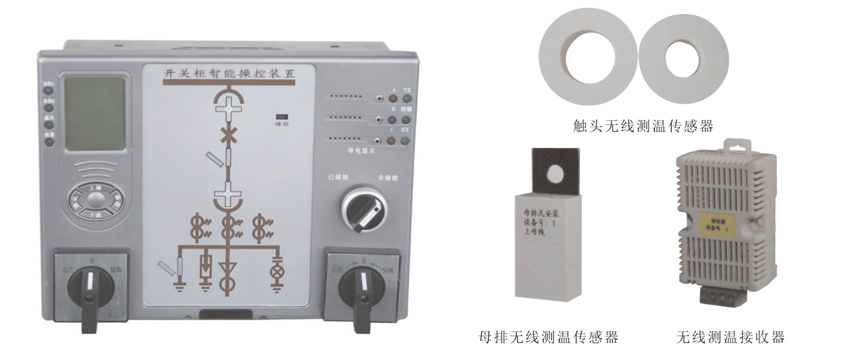

SFK9800不仅具有动态模拟图、柜内温湿度数字显示及可编程控制、语音防误提示、带电显示及闭锁、 操控转换开关（包括储能开关、远方/就地转换开关、分合闸转换开关）、RS485数字通讯等功能，其还集成了多功能电能表的全部功能，可同时测量显示多种电力参数：三相电压、三相电流、有功功率、无功功率、功率因数、频率，并计量有功电能和无功电能。另可与位置无线测温传感器或远红外有线测温传感器 配合使用，可在线测量母排、断路器触头、电缆搭接头等多处实时温度。

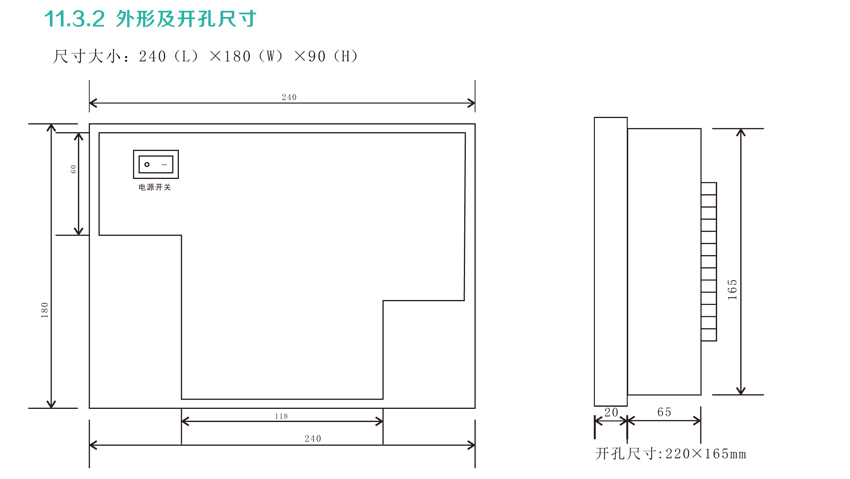

  SFK9800外形尺寸为240（L）×180（W）×90（H）mm，屏面嵌入式安装,在面板上开一个220mm(横向) ×165mm(纵向)的矩形孔，从正面装入装置后，再从背面用3个配套固定件三点固定即可。

  在安装使用SFK9800测显单元时需注意以下几点:

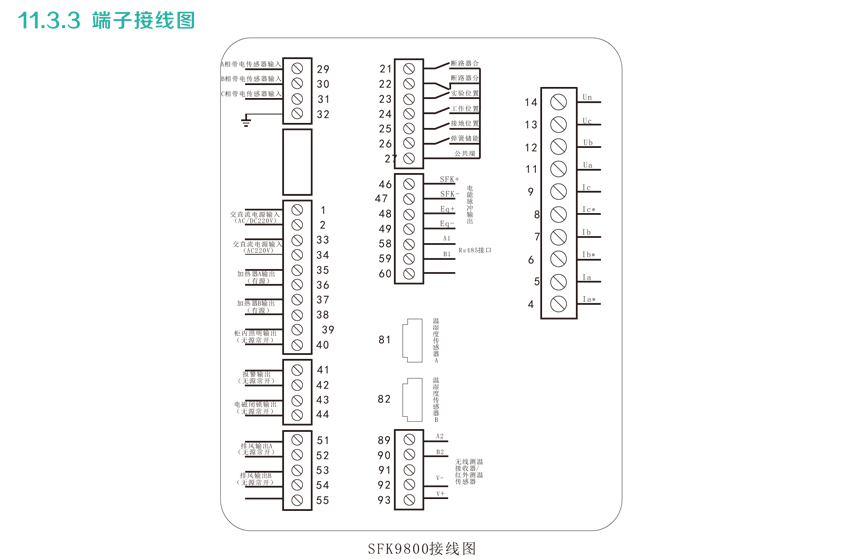

   ◆动态模拟指示输入部分(端子21#～27#)必须接无源干接点，带电线路接入会损坏装置。

   ◆要确保输入电压、电流接线正确，相序一致，否则会出现功率显示和电能计量错误。

   ◆当需进行大于标称电压2倍以上的高压试验时，请先将高压带电传感器的二次线和地短接，高压试验 结束后，方可将高压带电传感器的二次线和地线分别接入对应的接线端子，防止异常过压损坏装置。

  订货时，用户需将一次系统图传真或发邮件到我公司，注明所订产品的具体型号及数量,并标清需以 下功能的一种或多种:

   ◆动态模拟图(有断路器的说明是否要储能指示;

   ◆柜内温湿度控制(一路或两路温湿度传感器控制)；

   ◆高压带电显示及带电闭锁；

   ◆电力参数测显显示（标明电压变比、电流变比和接线方式，接线方式分三相三线和三相四线）；

   ◆母排、断路器触头、电缆搭接头等处选择测温位置，标明测温传感器类型（无线或有线）。

  我公司根据一次系统图及用户的具体要求制作产品方案，待用户确认方案后开始定制产品。

•

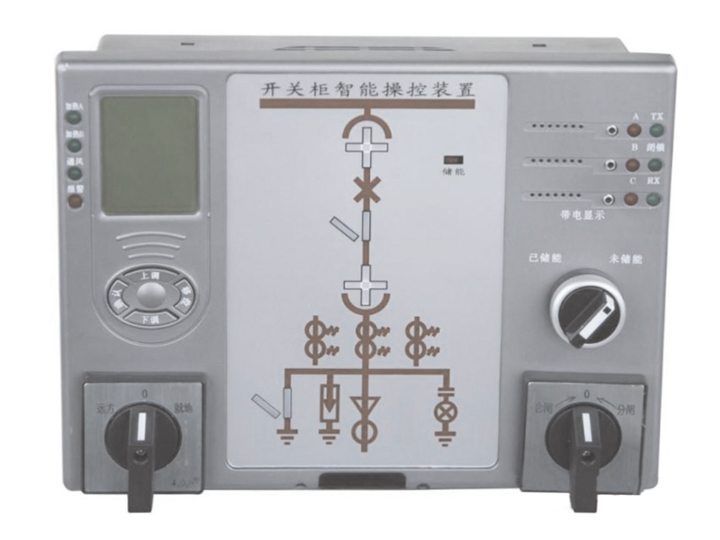

  SFK9800开关柜智能测显单元
