高压开关进行机械特性测试及低电压试验时，需要从高压开关机械特性测试仪输出控制电源到开关控制回 路中也就是通过高压开关的机械性能的测试仪来作为开关控制回路的电源输入，通过测试仪的输入不同来对 高压开关的性能进行测试，其工作的原理为通过模拟开关电动操作过程，来同时采集开关分、合闸时间、不 同期时间、低分、低合动作电压值等数据来判断开关的状态。传统的机械性能测试仪的电源接入控制回路开 关所使用的端子排种类为“轨装螺钉接线端子排”，以往试验时有两种方法接入控制电源，一是采用短接线 从端子排引出再用鳄鱼线夹接入，二是用测试线插入端子排螺钉孔处试验人员协助固定，但两种方法均存在工作量大、耗时长、易触电的弊端。如果在对高压开关进行性能测试的过程中采用两种方法，那么对高压开 关进行性能测试的工作量将是巨大的，而且不论是采用短接线接到端子上还是将测试线插入端子的孔中由人员协助固定都存在一定的风险，并且操作过程也较为繁琐，耗时非常巨大，因此一种便易鳄鱼线夹，在上述高压开关进行测试的过程中的电源接入控制回路中的接入方式进行改进以在保证安全的基础上又提高了工作效率。

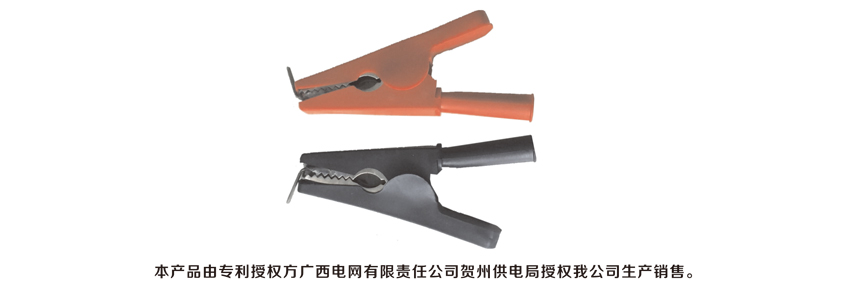

  端子排便易的鳄鱼线夹的设计参考了原来的轨装螺钉接线 端子排的设计方案，将上述轨装螺钉接线端子排在原来的基础上并且根据接入控制回路的尺寸的要求将鳄鱼夹的接线端的外侧采用多点焊接的方式焊接一个直角的不锈钢的钢构制 成的。

  (1)安全性高：便易的鳄鱼线夹不用再采用短接线或者是将导线插入到端子孔中进行固定的方式这样就避 免了可能会发生触电的危险。

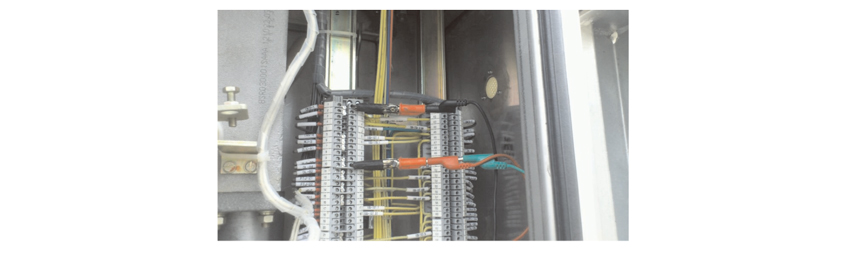

  (2)简单方便，效率高：在进行机械特性测试的过程中，鳄鱼线夹的接线方式只需要将对应的接线端子挂到相应的钢钩上就可以完成对于高压开关的性能测试，整个测试的过程的接线方式非常的方便与简单，这就大大提高了对于高压开关进行效率测试的效率。

  ^大电流：50A

  ^大尺寸:82mm

•
  端子排便易鳄鱼线夹
