  • SF9380周期线损模块

SF9380周期线损模块

关键词:SF9380周期线损模块
产品概述:SF9380周期线损模块 为贯彻《国家电网公司线损管理办法》和 《国家电网公司关于加快推进同期系统建设、 全面加强线损管理的工作意见》的要求,综合应用节能环保设备, 促进资源节约与环境友 好; 由配电自动化系统通过海量数据平台向一体化电量与线损管理系统提供配电线路…
在线订购
产品详情 图片集锦 视频集锦

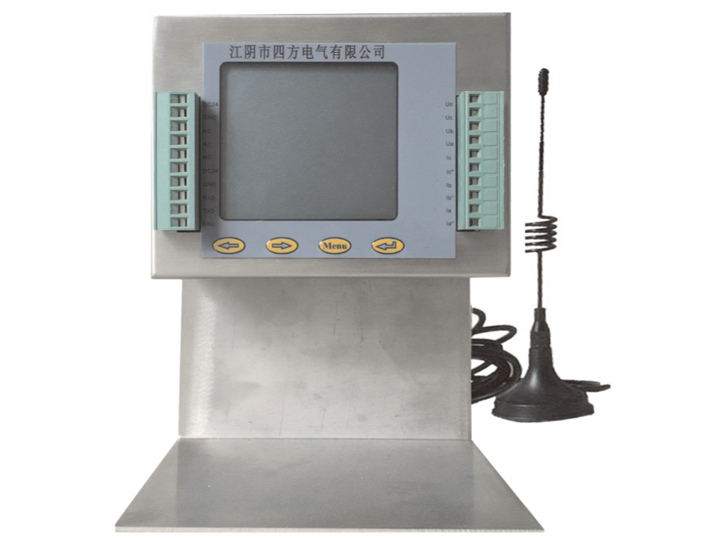

SF9380周期线损模块

  为贯彻《国家电网公司线损管理办法》和 《国家电网公司关于加快推进同期系统建设、 全面加强线损管理的工作意见》的要求,综合应用节能环保设备, 促进资源节约与环境友 好; 由配电自动化系统通过海量数据平台向一体化电量与线损管理系统提供配电线路同期 线损、配电网理论线损计算所需的10(20/6)kV关口各项计量基础数据, 支撑一体化电量与 线损管理系统相关业务功能应用,提升线损精益化管理水平。我公司经过不懈努力, 开发 了SF9380周期线损模块。

  SF9380周期线损模块可测量各种常用电力参数、电能计量,并具有GPRS数字通讯接口, 以及电流、电压、有功、无功功率需量统计和SOE事件记录功能;还具有分时计费功能,实 现12时段4费率的计费方式。产品执行标准Q/0600DFW 025-2016, 满足国网一二次融合技术 规范。有功电能准确度要求符合GB/ T17215.322-2008 中8的规定;无功电能准确度要求符 合GB/T 17215.323-2008中8的规定。 本周期线损模块广泛适合于旧配电自动化终端(FTU 和DTU)增加同期线损功能。因体积小,可灵活安装在FTU和DTU内。

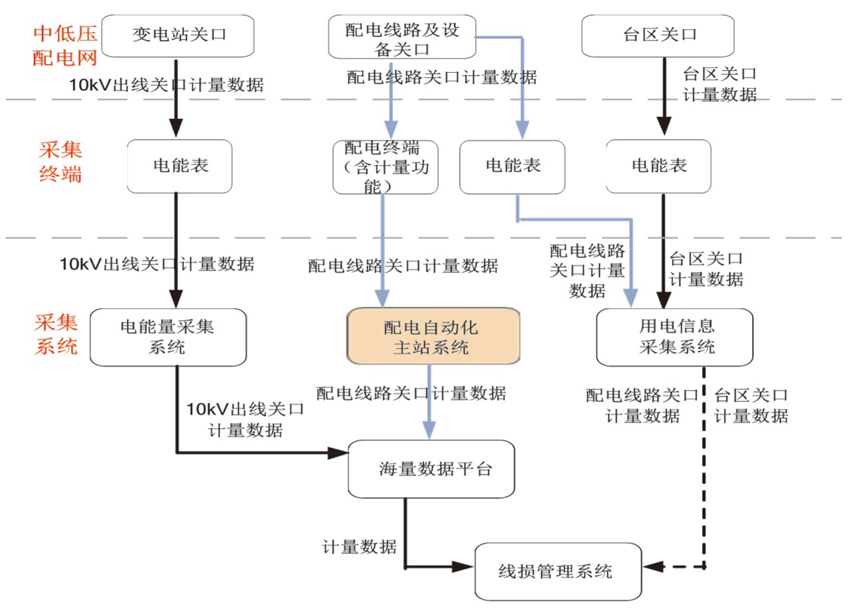

  通讯方式一: 针对暂无进行计量改造的自动化主站(现阶段绝大部分主站)线损模块 使用GPRS通讯采用的Q/GDW1376.1-2013规约直接接入用电信息采集系统, 通过用电信息采 集系统把数据转发至线损管理系统(已在国网江西省电力公司使用)。

  通讯方式二:针对已进行计量改造的自动化主站线损模块使用IEC60870-5-101规约与 FTU/DTU通讯。 通过配电自动化主站把计量数据上传至海量数据平台, 再转发至线损管理 系统。

  (1)测量三相电网所有电量U、I、P、QPF、F等

  (2)双向有功电能和无功电能计量

  (3)需量统计和SOE事件记录功能

  (4)分时计费功能实现12时段4费率

  (5)2路电能脉冲输出

  (6)1路标准的GPRS无线通讯
